Дымоход в бане через потолок и крышу: правила и особенности монтажа

Дымоход банной печи проходит через две конструкции, которые чаще всего содержат горючие материалы: потолочное перекрытие и кровельный пирог. В деревянной бане это балки, вагонка, стропила, обрешетка и отдельные виды утеплителей. Даже если труба снаружи кажется умеренно горячей, при продолжительной топке температура ее поверхности может значительно повышаться. Поэтому обычного отверстия в потолке, обложенного минеральной ватой, для безопасного прохода недостаточно.

При установке дымохода нужно правильно выбрать трубы, рассчитать расстояния до деревянных конструкций, устроить потолочную разделку и герметизировать выход через крышу. Ошибки в этих местах могут долго оставаться незаметными: древесина постепенно пересыхает под воздействием нагрева, а первые признаки повреждения нередко обнаруживаются уже после нескольких отопительных сезонов.

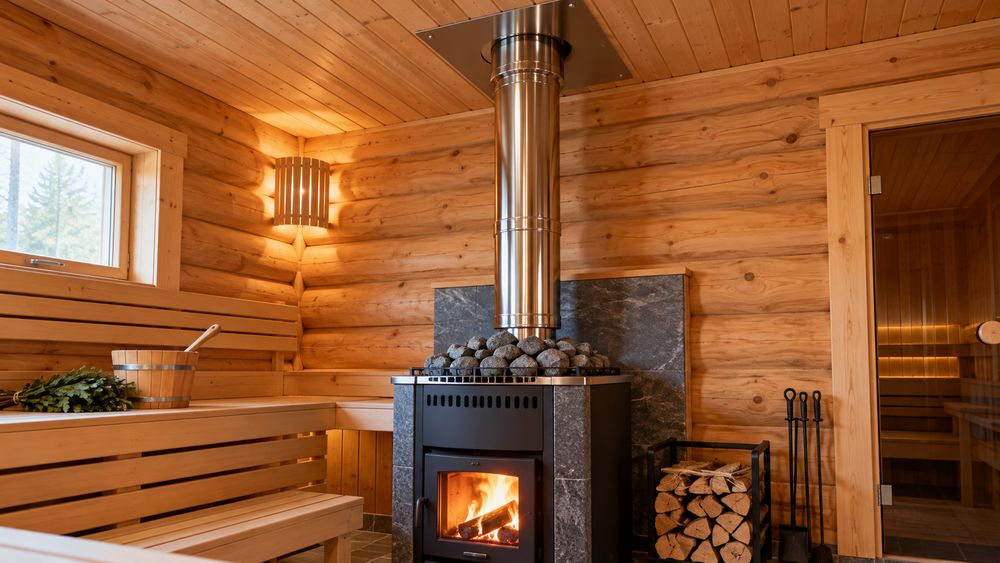

Какой дымоход подходит для бани

Для металлических банных печей часто используют сборные дымоходы из нержавеющей стали. Они состоят из отдельных труб, соединительных элементов и креплений. На участках, проходящих через перекрытия и кровлю, применяют теплоизолированные двустенные трубы, которые называют сэндвич-дымоходами.

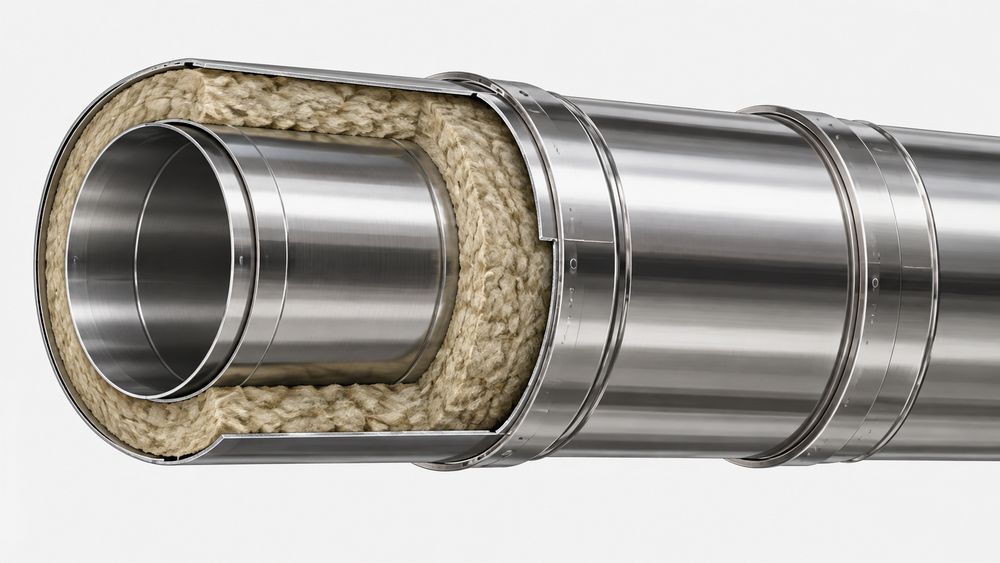

Сэндвич-труба состоит из внутреннего дымового канала, наружного металлического кожуха и слоя негорючей теплоизоляции между ними. Такая конструкция уменьшает нагрев наружной поверхности по сравнению с одностенной трубой, но не делает её холодной.

Для банной печи особенно существенна температура дымовых газов. При интенсивной топке она может быть высокой, поэтому обычный дымоход, рассчитанный на менее горячее оборудование, не всегда подходит. При выборе проверяют допустимую рабочую температуру системы, стойкость к возгоранию сажи, характеристики стали и требования производителя печи.

Диаметр дымохода подбирают по инструкции к печке. Сужать дымовой канал относительно предусмотренного производителем сечения без технического обоснования нельзя: это увеличивает сопротивление движению дымовых газов и может ухудшить тягу.

Для всей трассы желательно использовать совместимые элементы одной сертифицированной системы. Трубы разных производителей иногда совпадают по номинальному диаметру, но различаются формой раструба, глубиной соединения и конструкцией теплоизоляции.

Что нужно предусмотреть до монтажа

Расположение дымохода определяют одновременно с местом установки печи. Если сначала закрепить печь, а затем пытаться вывести трубу через готовую крышу, она может попасть на потолочную балку, стропильную ногу или коньковый прогон.

Наиболее простой для монтажа вариант — максимально прямой вертикальный дымоход. Такая трасса обычно создает меньше сопротивления движению дымовых газов, ее проще очищать и обслуживать.

Перед началом работ необходимо проверить:

• Где находятся балки перекрытия, стропила и другие деревянные элементы.
• Достаточно ли места для противопожарной разделки с учетом наружного диаметра дымохода.
• Какой проходной узел допускается использовать с выбранной системой труб.
• На какой высоте труба выйдет относительно конька крыши.
• Как будет обеспечен доступ к соединениям, креплениям и участкам, требующим осмотра.

Особенно внимательно планируют проход в небольших банях, где печь устанавливают близко к стене. Иногда смещение печи на этапе проектирования позволяет провести дымоход между несущими конструкциями без изменения стропильной системы.

Если же труба пересекает балку или стропило, самостоятельно выпиливать несущий элемент нельзя. Изменение конструкции перекрытия или крыши требует отдельного расчета и устройства усиления.

Требования пожарной безопасности при проходе через перекрытие

Основной нормативный документ, регулирующий пожарную безопасность печного отопления в России, — СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», с действующими изменениями.

При этом для дымоходов заводского изготовления пункт 5.27 предусматривает определение размеров разделок и отступок по технической документации изготовителя. Поэтому нельзя считать одно расстояние от сэндвич-трубы до древесины универсальным для всех конструкций.

В приложении Б к СП 7.13130.2013 приведены размеры разделок для соответствующих конструкций печей и дымовых каналов: 500 мм до горючих материалов и 380 мм до конструкций, защищенных предусмотренным способом. Эти величины нельзя автоматически переносить на любой заводской сэндвич-дымоход без учета устройства конкретной системы и ее инструкции.

При расчете прохода учитывают наружный диаметр трубы, конструкцию узла, расположение древесины и установленный производителем противопожарный отступ.

Например, если в инструкции указано расстояние от наружной поверхности дымохода до горючих конструкций, его отсчитывают именно от внешней стенки трубы, а не от внутреннего дымового канала. Ошибка в выборе точки отсчёта существенно уменьшает фактический безопасный зазор.

Также нельзя считать обычную металлическую облицовку потолка полноценной противопожарной защитой. Стальной лист хорошо проводит тепло и при неправильном устройстве способен передавать нагрев расположенной за ним древесине.

Как устроить проход дымохода через потолок бани

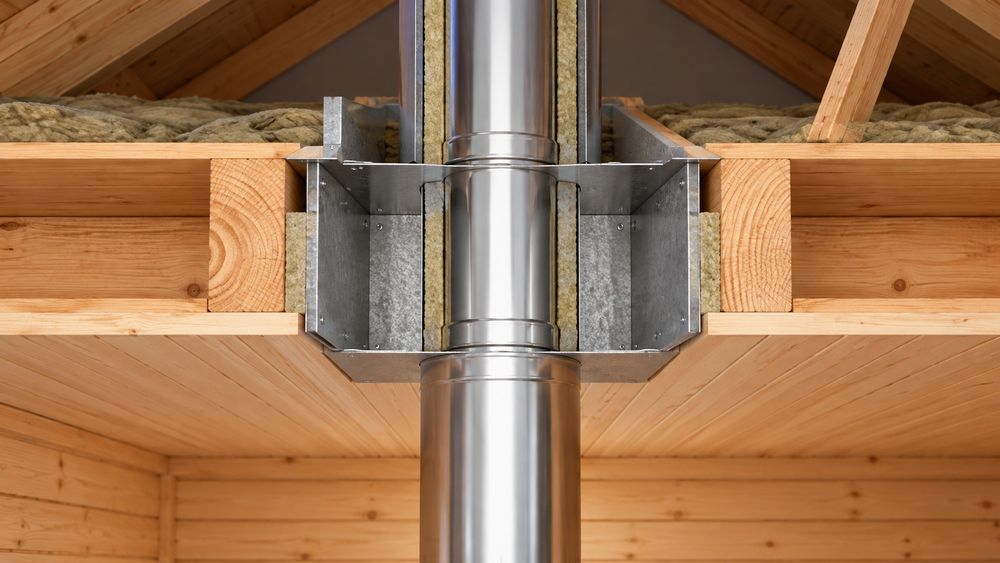

В деревянных банях для прохождения дымохода через перекрытие используют потолочно-проходной узел (ППУ). Он отделяет нагревающуюся трубу от горючих конструкций и позволяет выполнить предусмотренную системой противопожарную разделку.

Заводской ППУ часто представляет собой металлический короб с отверстием под дымоход и декоративной пластиной со стороны парной. Однако наличие металлического короба само по себе не гарантирует пожарную безопасность. Значение имеют его размеры, конструкция, теплоизоляция и совместимость с трубой.

Подготовка отверстия

Сначала размечают ось дымохода. Для этого определяют положение трубы относительно выходного патрубка печи и проверяют вертикальность трассы.

Размер проема рассчитывают с учетом требуемых противопожарных расстояний. Его нельзя выбирать только по габаритам купленного короба, если тот не обеспечивает необходимые отступы.

По возможности проход располагают между потолочными балками. После разметки удаляют отделочные материалы и проверяют расположение скрытых деревянных элементов, электропроводки и других коммуникаций.

В месте прохода не должно оставаться горючей отделки, которая оказывается внутри зоны обязательных противопожарных расстояний.

Установка проходного узла

Короб размещают в подготовленном проеме согласно инструкции производителя. Конструкцию закрепляют предусмотренным способом, не допуская передачи нагрузки от дымохода на декоративные элементы потолка.

Дальнейшее устройство разделки зависит от выбранной системы. Некоторые узлы предусматривают заполнение определенных полостей разрешенным негорючим теплоизоляционным материалом. В других конструкциях необходим воздушный зазор, который нельзя заполнять.

Поэтому плотно набивать весь проход базальтовой ватой без указаний производителя неправильно. Даже негорючая теплоизоляция может изменить теплоотвод от трубы и привести к перегреву соседних конструкций.

Для теплоизоляции подходят только материалы, которые разрешены производителем проходного узла и рассчитаны на соответствующие температуры. Обычные строительные утеплители, монтажная пена и вспененные герметики для такой задачи не предназначены.

Проход трубы через перекрытие

В зоне потолочного прохода используют предусмотренный конструкцией дымохода теплоизолированный участок. Переход от одностенной трубы к сэндвичу выполняют ниже перекрытия, на расстоянии, указанном производителем.

Стыковочные соединения не размещают внутри толщины потолка или закрытого проходного узла. Место соединения должно оставаться доступным для осмотра, поскольку со временем там могут появляться нарушения герметичности.

Трубу устанавливают с сохранением необходимого расстояния от ее наружной поверхности до стенок проходного узла и деревянных деталей перекрытия.

После сборки проверяют, не соприкасается ли дымоход с деревянными конструкциями, утеплителем, декоративной отделкой и другими материалами, для которых не предусмотрен непосредственный контакт с трубой.

Как вывести дымоход через крышу бани

Кровельный проход отличается от потолочного. Здесь необходимо одновременно защитить стропильную систему от нагрева и предотвратить проникновение дождевой и талой воды.

Сложность монтажа зависит от типа крыши, угла ее наклона, кровельного покрытия и расположения трубы относительно стропил.

Подготовка прохода через кровлю

Продолжая ось дымохода, определяют место выхода на крышу. Затем проверяют положение стропил, обрешетки, гидроизоляционной мембраны и кровельного покрытия.

Размер отверстия должен обеспечивать нормативные и установленные изготовителем противопожарные расстояния. В зоне прохода убирают горючие материалы, которые не могут находиться рядом с дымоходом.

Нельзя вплотную подводить к трубе подкровельную пленку или мембрану только потому, что ее поверхность снаружи утеплена. Большинство таких материалов не рассчитано на продолжительное воздействие высоких температур.

Узел прохода должен быть устроен так, чтобы влага, стекающая по подкровельной гидроизоляции, отводилась в сторону от отверстия. Способ отвода выбирают с учетом конструкции кровельного пирога.

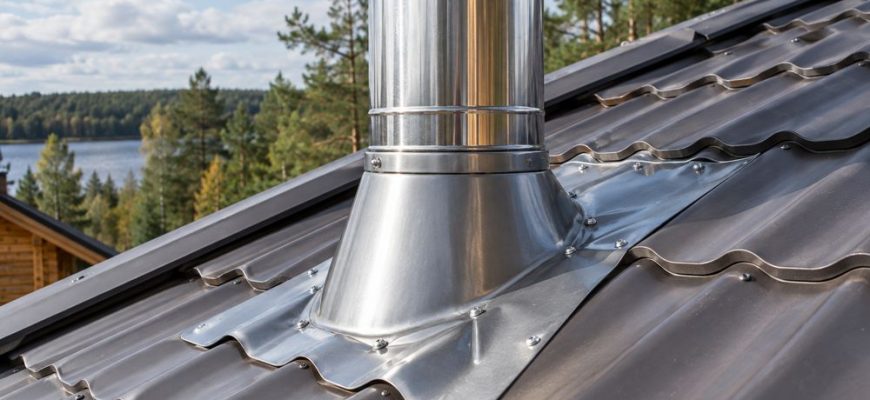

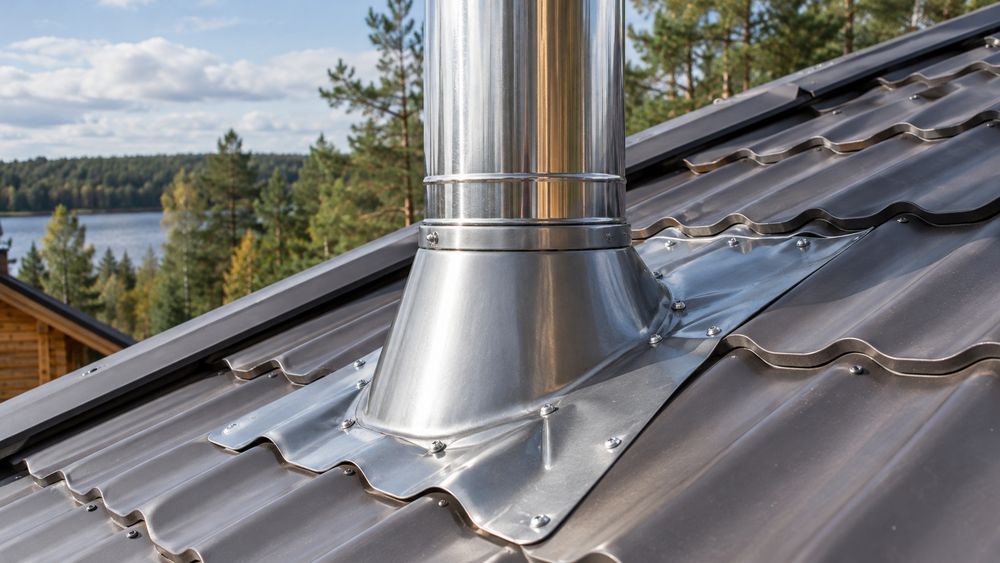

Герметизация дымохода на крыше

Для герметизации применяют кровельные проходки, подобранные по наружному диаметру трубы, углу ската и типу покрытия.

На металлических кровлях могут использоваться специальные эластичные проходки с гибким основанием либо металлические элементы. Однако далеко не каждая силиконовая или резиновая проходка выдерживает температуру поверхности дымохода.

Температурный допуск изделия нужно проверять отдельно. Если условия эксплуатации не соответствуют характеристикам эластичной проходки, применяют совместимый металлический кровельный узел.

При монтаже на профнастиле или металлочерепице основание проходки должно повторять рельеф покрытия. Места крепления и примыкания герметизируют материалами, предназначенными для наружных кровельных работ и допустимых температур.

Герметик при этом не заменяет противопожарную разделку. Его задача — защитить кровельное соединение от воды, а не изолировать дымоход от деревянных элементов.

На крышах с выраженным уклоном особое внимание уделяют верхней части примыкания, где скапливается и стекает вода. При неправильном устройстве этого участка влага может попадать под покрытие даже при внешне аккуратном монтаже.

Какой высоты должен быть дымоход над крышей

Высота дымохода влияет на тягу, а положение устья относительно конька — на воздействие ветра. Если труба расположена слишком низко, при определенных погодных условиях возможно ухудшение тяги и попадание дыма в помещение.

Согласно пункту 5.10 СП 7.13130.2013, общая высота дымовой трубы от колосниковой решетки (или пола при ее отсутствии) до устья должна составлять не менее 5 м. Для расположения относительно конька предусмотрены следующие значения:

Расположение трубы	Минимальная высота устья
До 1,5 м от конька	Не менее 500 мм выше конька
От 1,5 до 3 м от конька	Не ниже уровня конька
Более 3 м от конька	Не ниже линии, проведенной от конька вниз под углом 10° к горизонту
Над совмещенной плоской кровлей	Не менее 2 м

Эти требования приведены в редакции СП с изменением № 3, действующим с 1 июля 2025 года. Для конкретной бани также учитывают конструкцию печи, высоту соседних построек, расположение более высоких пристроенных зданий и инструкцию производителя.

Наращивать дымоход произвольно тоже нельзя. Чем выше свободно стоящий участок трубы над кровлей, тем больше ветровая нагрузка. При определенной высоте потребуется дополнительное крепление, например растяжки или специальные опорные конструкции. Допустимую высоту без растяжек устанавливает производитель системы.

Соединение и крепление сэндвич-труб

При сборке металлического дымохода необходимо соблюдать направление соединения элементов, указанное изготовителем. Часто внутренний контур собирают так, чтобы образующийся конденсат стекал внутри канала, не выходя через стыки.

Для наружного контура производитель может предусматривать другое направление соединения. Поэтому рекомендации «собирать по дыму» или «собирать по конденсату» без уточнения конструкции трубы недостаточны.

Соединения фиксируют штатными хомутами там, где это предусмотрено инструкцией. Вес дымохода передают на рассчитанные для этого опоры, а не на тонкую потолочную декоративную пластину или кровельную проходку.

Вертикальные участки закрепляют с помощью соответствующих элементов системы. Нельзя жестко зажимать трубу в строительных конструкциях без учета ее температурного расширения.

В местах, где дымоход проходит через холодный чердак, особенно полезна теплоизоляция трубы. Она уменьшает охлаждение дымовых газов и образование конденсата. Однако толщина изоляции должна соответствовать характеристикам выбранной системы, а не определяться произвольно.

Нужен ли искрогаситель на дымоходе бани

При работе дровяной печи из трубы могут вылетать искры и раскаленные частицы. Особенно опасно это для кровель из горючих материалов.

Пункт 5.13 СП 7.13130.2013 предусматривает искроуловители для дымовых труб печей на дровах и торфе на зданиях с горючей кровлей. Указан размер ячеек металлической сетки: не менее 1 × 1 мм и не более 5 × 5 мм.

Искрогаситель необходимо регулярно осматривать. При накоплении сажи и продуктов горения сетка может забиваться, создавая дополнительное сопротивление выходу дыма.

Оголовок также должен защищать дымовой канал от атмосферных осадков, не препятствуя свободному движению дымовых газов. Его конструкцию подбирают по условиям эксплуатации печи и рекомендациям изготовителя.

Ошибки при монтаже дымохода в деревянной бане

Многие проблемы возникают из-за попытки упростить проходные узлы или сэкономить место в перекрытии.

Слишком маленькое отверстие в потолке. Труба оказывается близко к древесине, а оставшееся пространство заполняют минеральной ватой. Сам по себе негорючий наполнитель не исправляет недостаточный противопожарный отступ.

Одностенная труба проходит через деревянное перекрытие. Такая труба сильно нагревается. Если система предусматривает переход на сэндвич до потолка, выполнять его непосредственно внутри перекрытия недопустимо.

Стыки труб скрыты внутри проходного короба. Соединение нельзя нормально осмотреть и обслужить. При нарушении герметичности продукты горения могут попадать в закрытое пространство.

Кровельная проходка используется вместо противопожарной разделки. Эластичное или металлическое уплотнение вокруг трубы предназначено прежде всего для герметизации кровли. Оно не обеспечивает автоматически безопасное расстояние до стропил и обрешётки.

Дымоход собран из несовместимых комплектующих. Даже небольшая разница в геометрии труб приводит к неплотным соединениям. Особенно опасны такие ошибки на участках, которые впоследствии закрываются отделкой.

Труба держится на кровельной проходке. Герметизирующие элементы не рассчитаны на восприятие всей массы дымохода и ветровых нагрузок. Для крепления необходимы штатные опоры и хомуты.

Для герметизации используют неподходящие материалы. Универсальный силикон, монтажная пена и некоторые кровельные ленты не рассчитаны на температуры, возникающие рядом с дымоходом. Их разрушение может привести к протечкам, потере герметичности и повреждению конструкции.

Как проверить дымоход после установки

До первой топки необходимо осмотреть всю систему: от патрубка печи до оголовка над крышей. Проверяют правильность сборки, положение хомутов, опор, проходных узлов и соответствие противопожарных расстояний инструкции.

Особое внимание уделяют скрытым участкам. Если потолочный короб уже закрыт, но устройство разделки невозможно проверить, конструкцию следует открыть для осмотра до начала эксплуатации.

Перед использованием печи проверяют тягу, отсутствие препятствий в дымовом канале и правильность работы предусмотренных задвижек. Первую топку проводят по инструкции производителя печи и дымохода.

При нагреве обращают внимание на запах перегретой древесины, появление дыма в помещении, необычные звуки расширяющегося металла и следы перегрева вокруг проходных узлов. Если появляются признаки неисправности, топку прекращают и вызывают специалиста для проверки.

Отдельная задача — убедиться, что в парную не поступает угарный газ. Он не имеет запаха, поэтому отсутствие дыма ещё не доказывает герметичность системы. Для дополнительной защиты можно установить сигнализатор угарного газа, рассчитанный на условия конкретного помещения, в подходящем месте согласно инструкции прибора.

В процессе эксплуатации дымоход периодически очищают от сажи и осматривают. Частота обслуживания зависит от интенсивности использования бани, качества дров и конструкции печи. После длительного простоя, особенно перед началом отопительного сезона, состояние трубы проверяют повторно.

Если на металле обнаружены сквозная коррозия, трещины, деформация или следы перегрева, повреждённые элементы заменяют. Продолжать топку с неисправным дымоходом опасно.

Что учитывать при монтаже дымохода в уже построенной бане

В готовой бане установка сложнее, поскольку потолок и кровля уже имеют определенную конструкцию. Иногда печь в сауне расположена так, что дымоход проходит слишком близко к балке или стропилу.

В таком случае не стоит уменьшать размер проходного узла или выбирать тонкую изоляцию ради сохранения существующей отделки. Сначала определяют допустимую трассу трубы. При необходимости меняют расположение печи либо разрабатывают другое техническое решение.

Если прямой вертикальный вывод невозможен, рассматривают изменение трассы с использованием разрешенных отводов или вывод дымохода через наружную стену. У каждого варианта есть ограничения по геометрии, креплению, тяге и обслуживанию.

Для бани с деревянными перекрытиями и утепленной кровлей проектирование проходов лучше поручать специалисту, имеющему опыт монтажа печного оборудования. Это особенно актуально, если требуется изменение несущих конструкций или отсутствует документация на уже установленную печь.

Главное при выборе монтажного решения — не внешний вид трубы и не минимальный размер отверстия. Дымоход должен соответствовать температурному режиму банной печи, сохранять безопасные расстояния до горючих материалов, надежно удалять продукты горения и оставаться доступным для проверки.
