Самодельный индукционный котел отопления — описание устройства и изготовления

Если провести параллели с обогревателями более традиционных конструкций, то индукционный котел дает возможность максимально бережно и эффективно тратить электрическую энергию. В ситуации, когда стоимость энергии растет год от года, сборка котла подобного типа позволит вам получить доступное отопление и сэкономить на электроэнергии.

Огромное достоинство устройства заключается в том, что оно сочетает в себе абсолютную безвредность для экологии и безопасность. Иначе говоря, процесс работы совершенно не связан с выбросом в атмосферу веществ, которые могут нанести вред человеку или природе.

[box type=»info» ]Эту модель можно смело рекомендовать для современного экологически безопасного коттеджа. Если же сравнить индукционное устройство с котлом, который использует твердое топливо, преимущества первого выглядят просто очевидными.[/box]

Особенности конструкции и рабочего процесса

Подобно стандартным ТЭН, работа которых основана на индукции, котлы занимаются трансформацией энергии электричества в тепло. Конструктивные особенности, тем временем, способствуют максимально быстрому прогреву теплоносителя, что значительно увеличивает эффективность котла. В наиболее простой ситуации котел является электрическим индуктором, иначе говоря, трансформатором, обладающим как вторичной, так и первичной обмоткой.

315

Внутренняя часть провоцирует образование вихревых токов, которые мгновенно оказываются на вторичной обмотке. Говоря о вторичной обмотке, мы имеем в виду короткозамкнутые витки, которые также выполняют задачу прочного корпуса.

Получается, что энергия на вторичной обмотке имеется всегда. Именно эта энергия и становится теплом, заставляя нагреваться антифриз или воду. Безусловно, допускается использование и ряда других веществ. Основное требование к ним – возможность эффективно проводить ток.

[box type=»shadow» ]Примечание: для подачи холодного теплоносителя к котлу и отвода горячей жидкости на агрегате должна стоять пара патрубков.[/box]

В общем, работа котла индукционного типа основывается на следующих принципах:

  • Подача теплоносителя в нагревающее устройство;
  • Подача электрического тока к внутренней обмотке;
  • Появление напряжения возбуждает вихревые токи, которые направляются на внешнюю обмотку, способствуя максимально быстрому прогреву сердечника;
  • Через короткий срок нагретым оказывается уже весь участок, а тепло отправляется в теплоноситель, который и создает благоприятный климат в доме.

Постоянный отвод горячего теплоносителя способствует тому, что перегрева системы не происходит, а потому она является идеальной с точки зрения безопасности. Еще одно достоинство также скрыто в том, что подобные устройства лишены привычных нагревательных поверхностей, которые в самое неудобное время ломаются. Примечательно также полное отсутствие губительной накипи, ведь нагреватель индукционного типа всегда вибрирует.

03

Строим индукционный котел своими руками

Для начала, следует приобрести в строительном магазине наиболее простую модель сварочного инвертора. Отлично, если устройство будет иметь возможность регулировать ток. Средний инвертор обладает силой тока в 15 ампер, но для индукционного котла следует выбрать устройство с большими возможностями. Нагреву будут подвергаться маленькие фрагменты из нарезанной катанки или проволоки. Оптимальным диаметром проволоки считается значение в 7 миллиметров, после чего она нарезается на фрагменты немного меньше 50 миллиметров в длину.

В качестве основы для нагревательного корпуса, в идеале, должна использоваться пластиковая труба с весьма толстыми стенками. Подсоединение устройства к отопительной системе осуществляется только через переходники. Днище купленной трубы надежно закрывается сеткой из металла, ячейки которой имеют минимальные размеры. После этого трубка плотно набивается проволокой и закрывается сеткой, аналогичной той, что использована внизу.

Теперь можно заняться катушкой. Для этого 9 десятков витков провода делается прямо по пластмассовой трубке. Нужно следить за тем, чтобы витки были предельно аккуратными и лежали примерно по центральной части трубы. Подключение этого нехитрого устройства проходит совершенно без проблем – из трубопровода просто удаляется участок трубы, уступая место индукционному аппарату. Необходимо помнить, что использование системы допускается только тогда, когда в ней имеется вода.

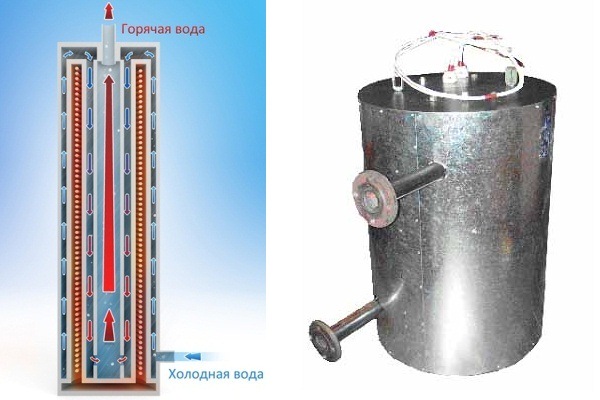

indukcion

Техника безопасности

В процессе конструирования и эксплуатации не стоит забывать о некоторых правилах:

  • Нагреватель индукционного типа подходит только для закрытых сетей отопления, теплоноситель в которых циркулирует при помощи насоса;
  • Индукционное устройство безопасно только для систем, разводка которых основывается на трубах из пластика или полипропилена;
  • Чтобы избежать неприятностей, между котлом и полом должно быть примерно 80 сантиметров, между стеной и котлом – около 30;
  • Лучше выполнить установку подрывного клапана, с помощью которого можно аварийно сбросить воздух из отопительной системы.
